Notas de Aula - Estudo do Plano




Retas do Plano Horizontal - Horizontal (r), Fronto-Horizontal (s), Topo (t)





Retas do Plano Frontal - Vertical (r), Frontal (s), Fronto-Horizontal (t)





Retas do Plano de Perfil - Topo (r), Vertical (s), Perfil (t)







Retas do Plano Vertical - Horizontal (r), Qualquer (s), Vertical (t)





Retas do Plano de Topo - Frontal (r), Topo (s), Qualquer (t)





Retas do Plano da LT - Fronto-Horizontal (r), Qualquer (s), Perfil (t)

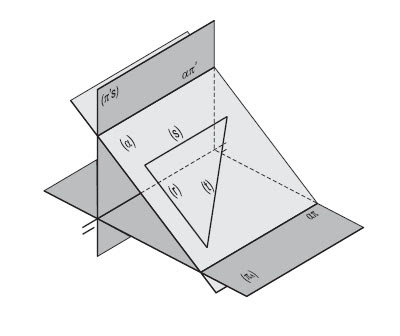

Retas do Plano de Rampa - Perfil (r), Fronto-horizontal (s), Qualquer (t)







Retas do Plano Qualquer - Qualquer (r), Horizontal (s), Frontal (t), Perfil (u)
